兵庫県三木市　K様　BMW　X3　リヤデフシール交換レポート

87595　km

この度はご入庫ありがとうございます。

リヤデフシール交換作業に取り掛かって参ります。

今回は、ご用命事項でリヤデフシールのオイル漏れ修理依頼ですので早速作業に取り掛かって参ります。

 リヤデフシールも漏れ具合を現状確認して参ります。

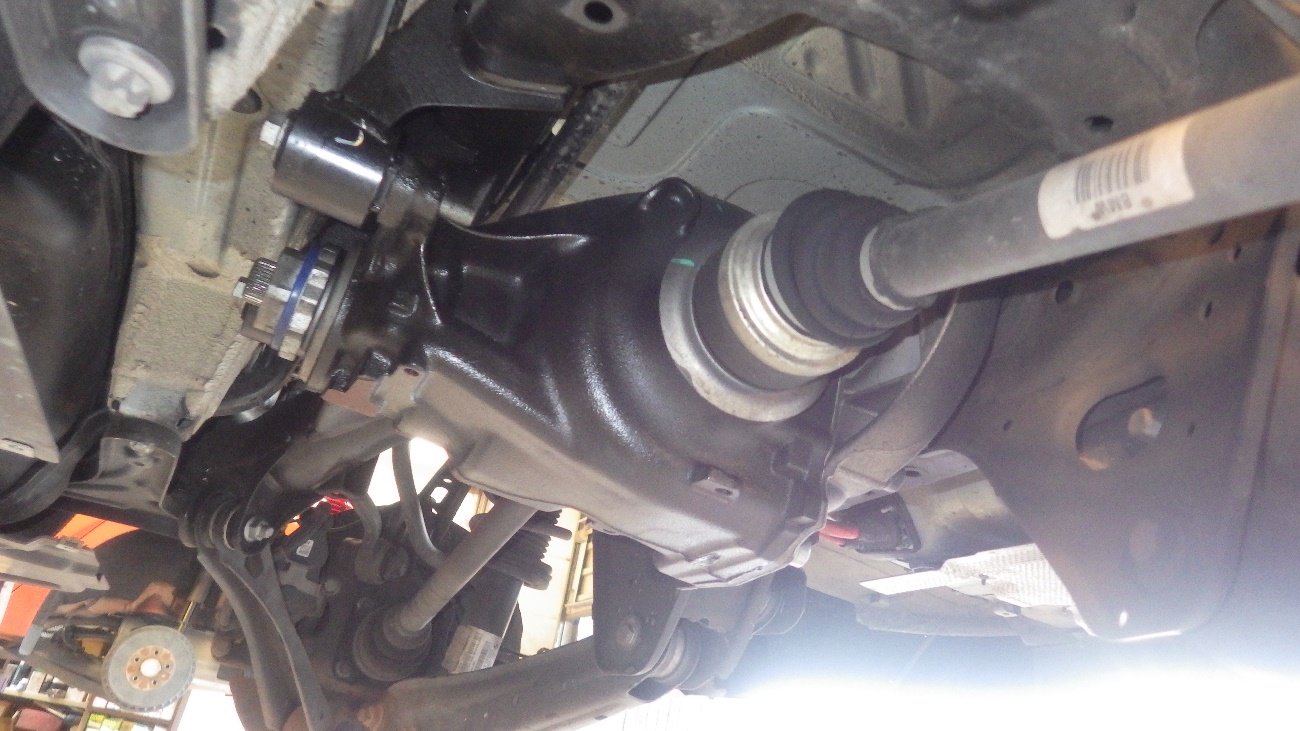

入庫した時の状態のリヤデフの状態になります。

確認した結果、1番漏れの酷い箇所がリヤデフのセンターシャフト部からでした。

リヤデフを外しての作業となりますので、左右のデフシールも交換して参ります。

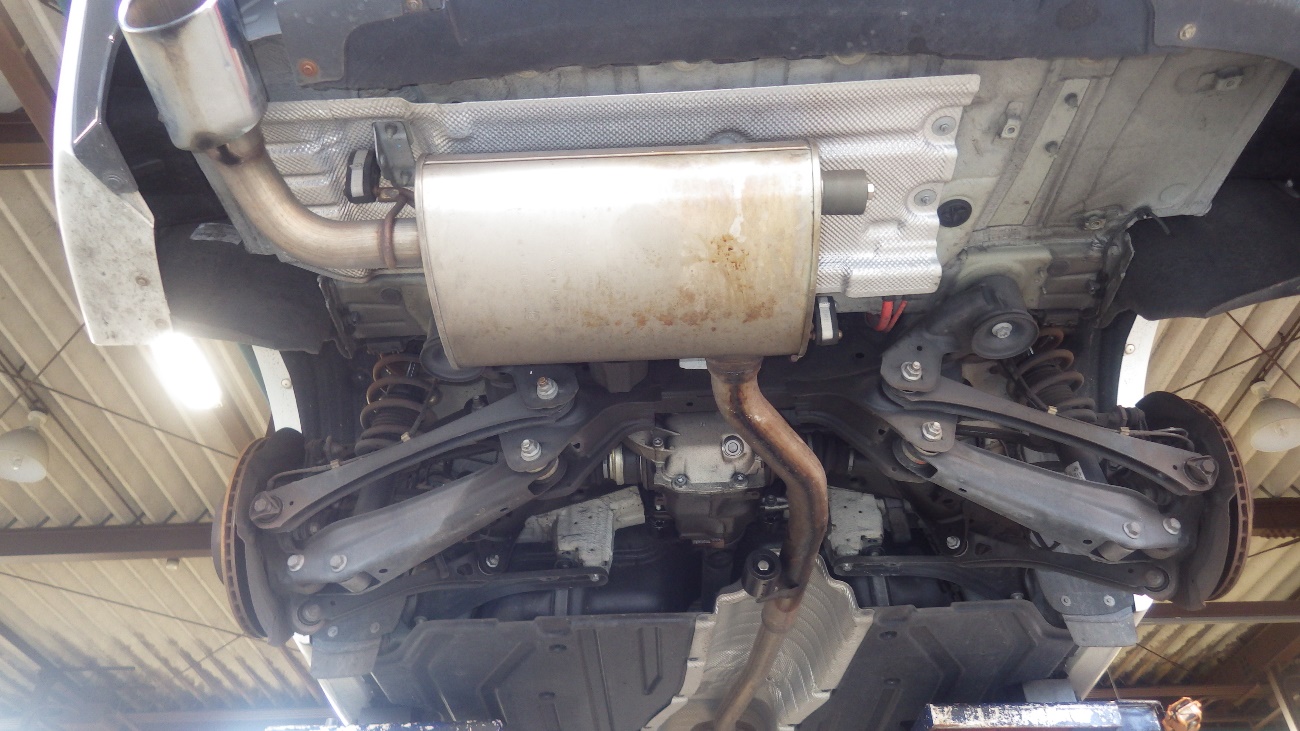

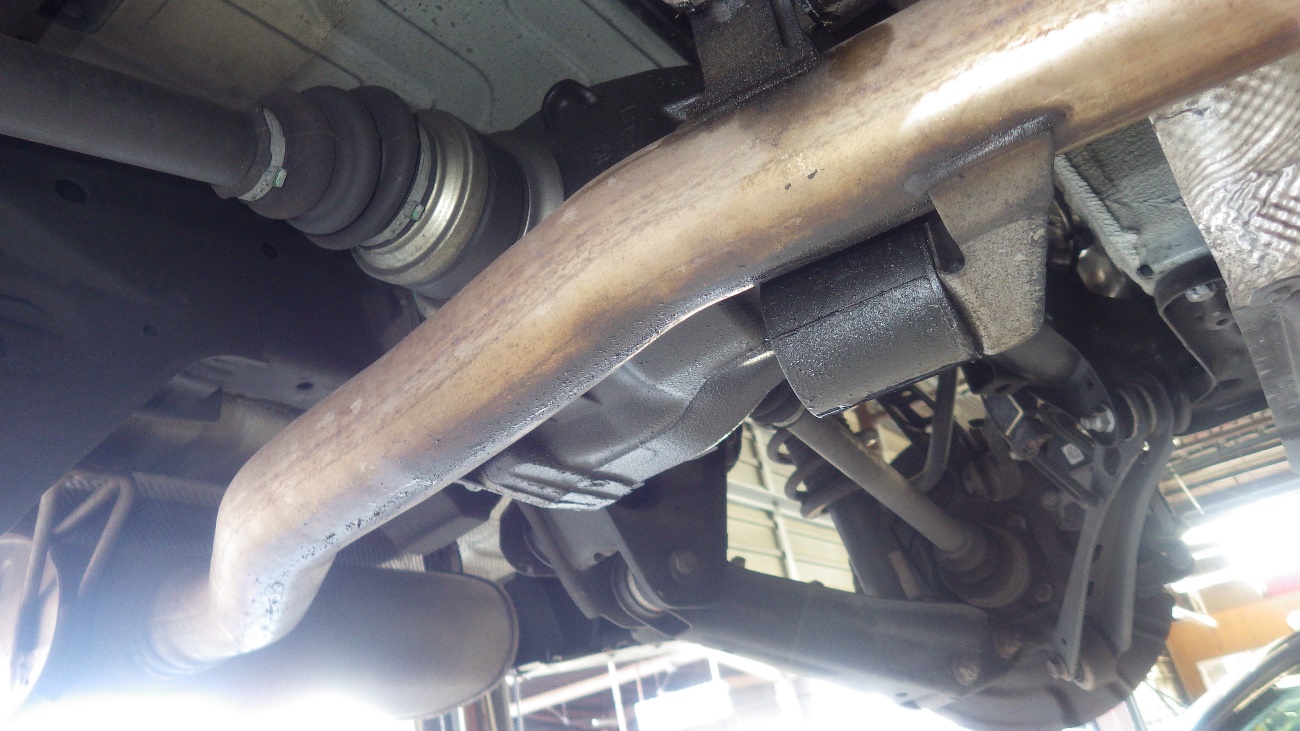

同時にマフラーにオイルが付着して焼けておりました。

出来るだけ清掃をして参ります。

それでは、早速補器部品を取り外して参ります。

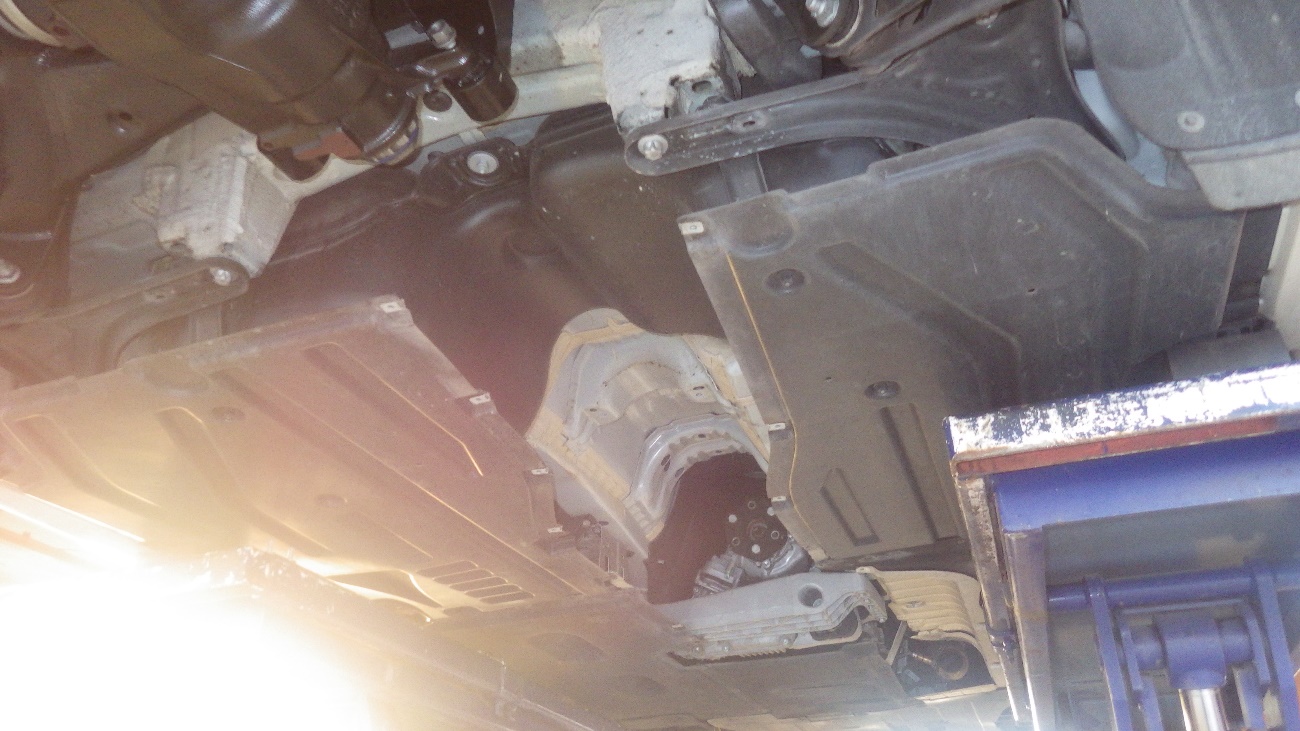

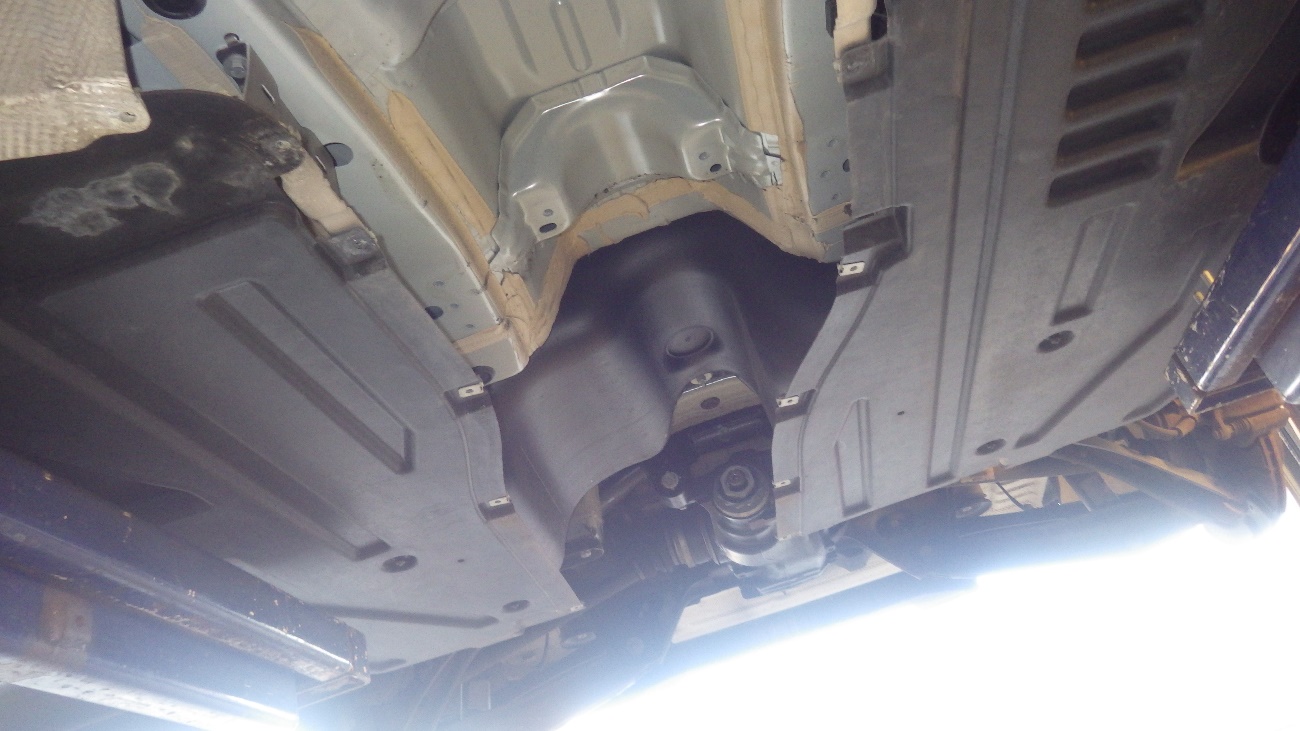

マフラー、プロペラシャフトが外れた様子になります。

駆動部を切り離してリヤデフ本体を外して参ります。

プロペラシャフトは特殊工具を使用して外しております。

左側のドライブシャフトを切り離しての作業ですので、左リヤをハブごと外します。

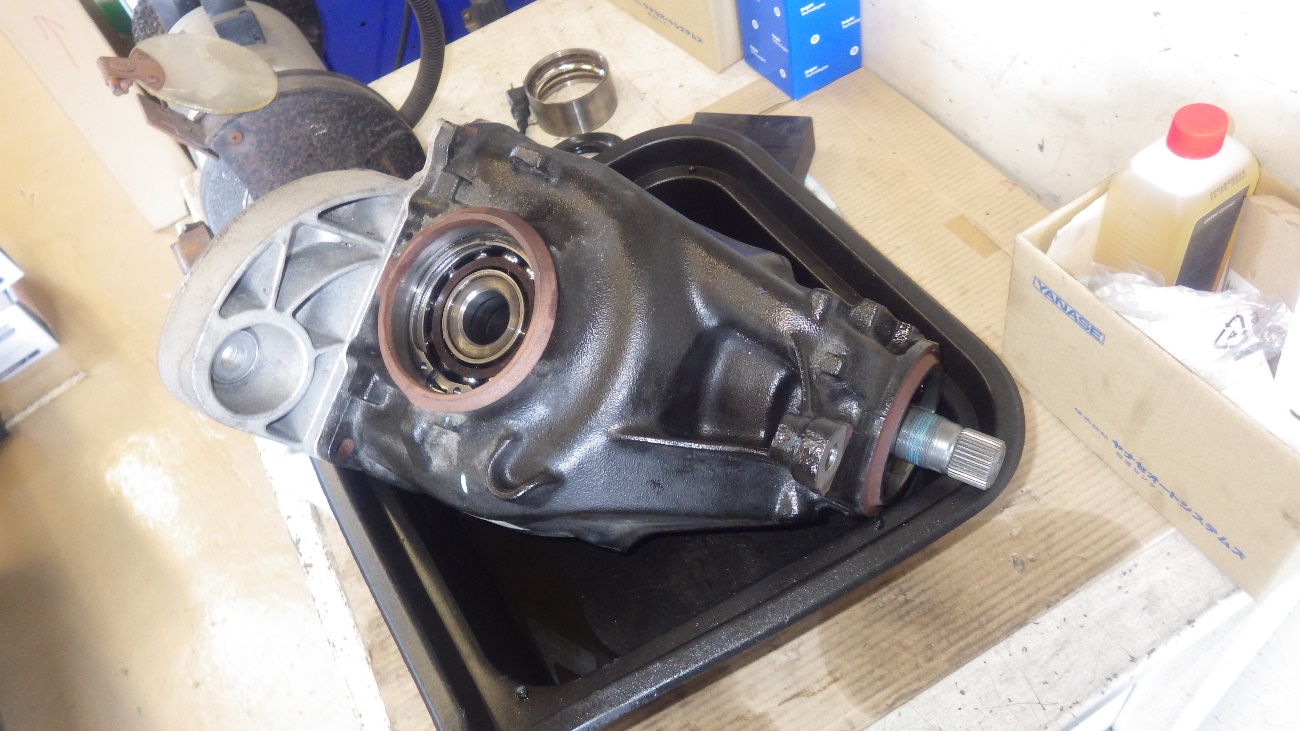

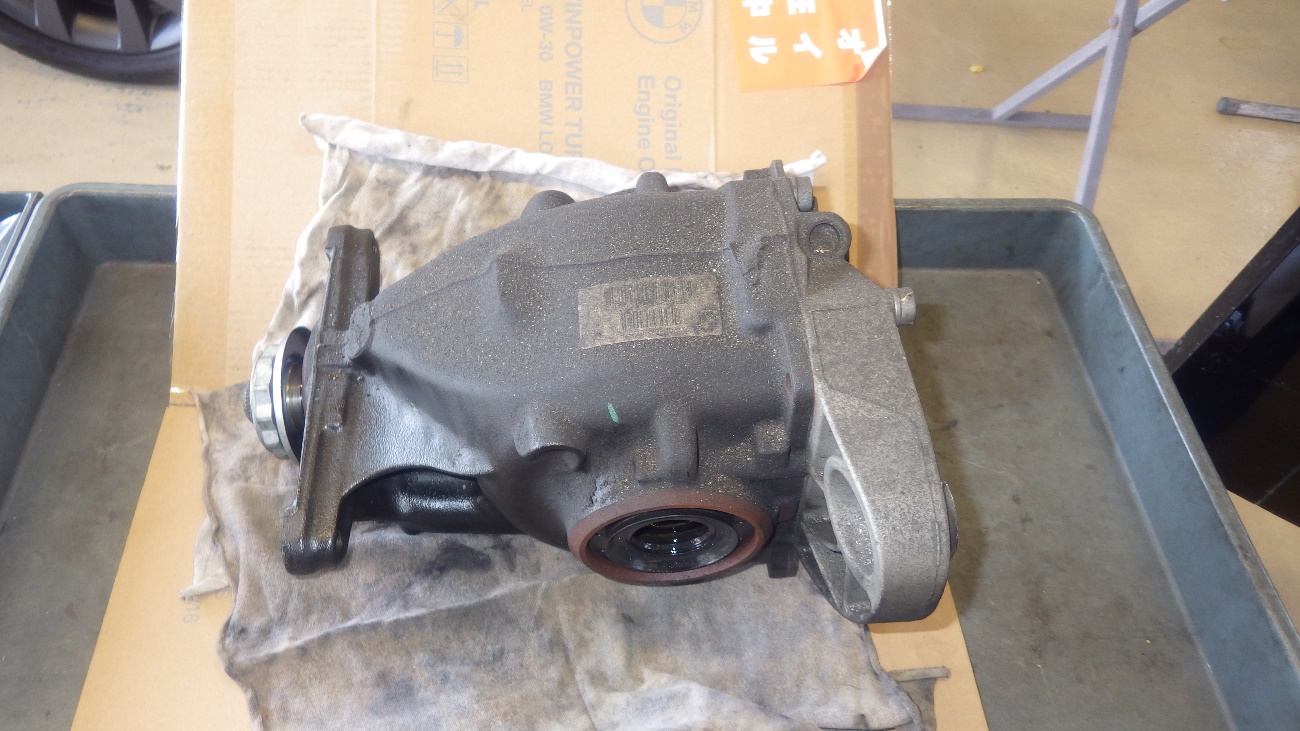

リヤデフが外れた様子になります。

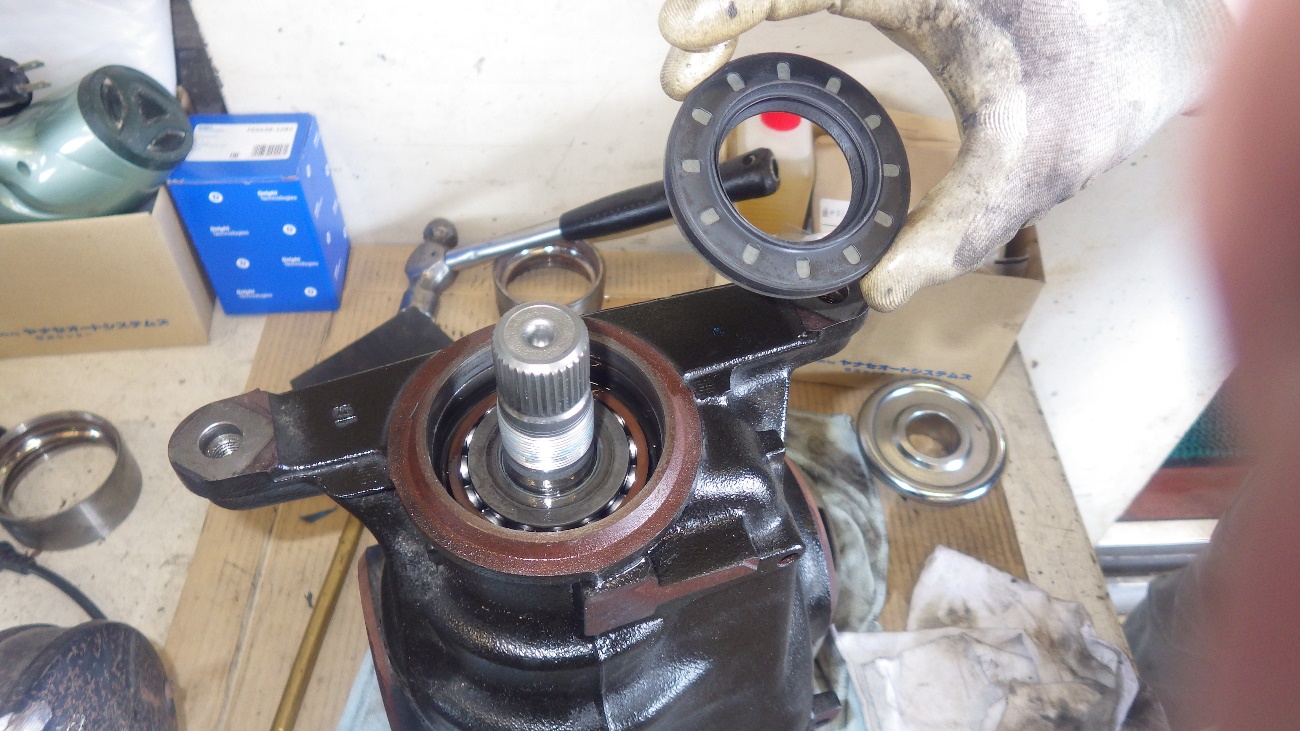

これよりリヤデフシール交換を実施して参ります。

先ずはデフサイドシールから外していきます。

古い左右ｄサイドシールを外して、新しいシールに打ち換えていきます。

こちらも特殊工具を使用して打ち込みます。

センターシール交換後デフを車両側に組付けて、規定トルクにて締め付けております。

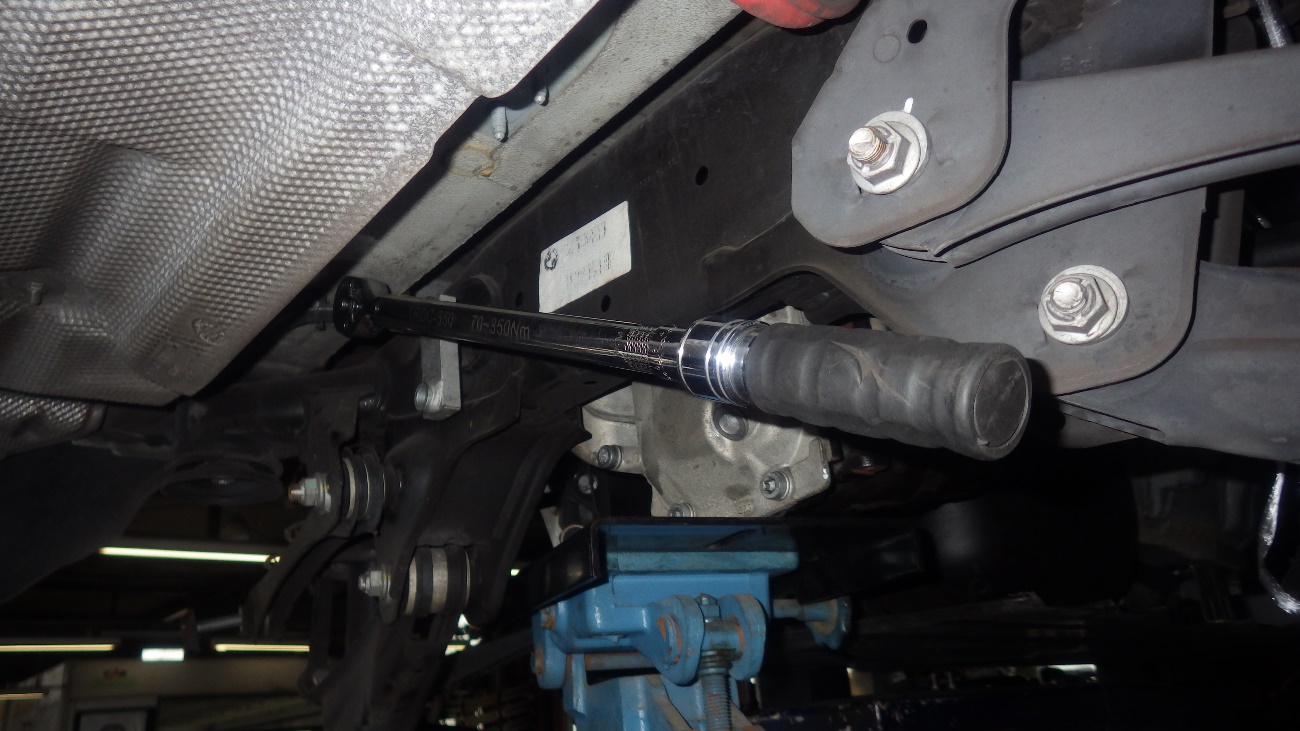

切り離したボルト全て規定トルクにて締め付けております。

リヤデフのバランスウェイトも規定トルクにて締め付けております。

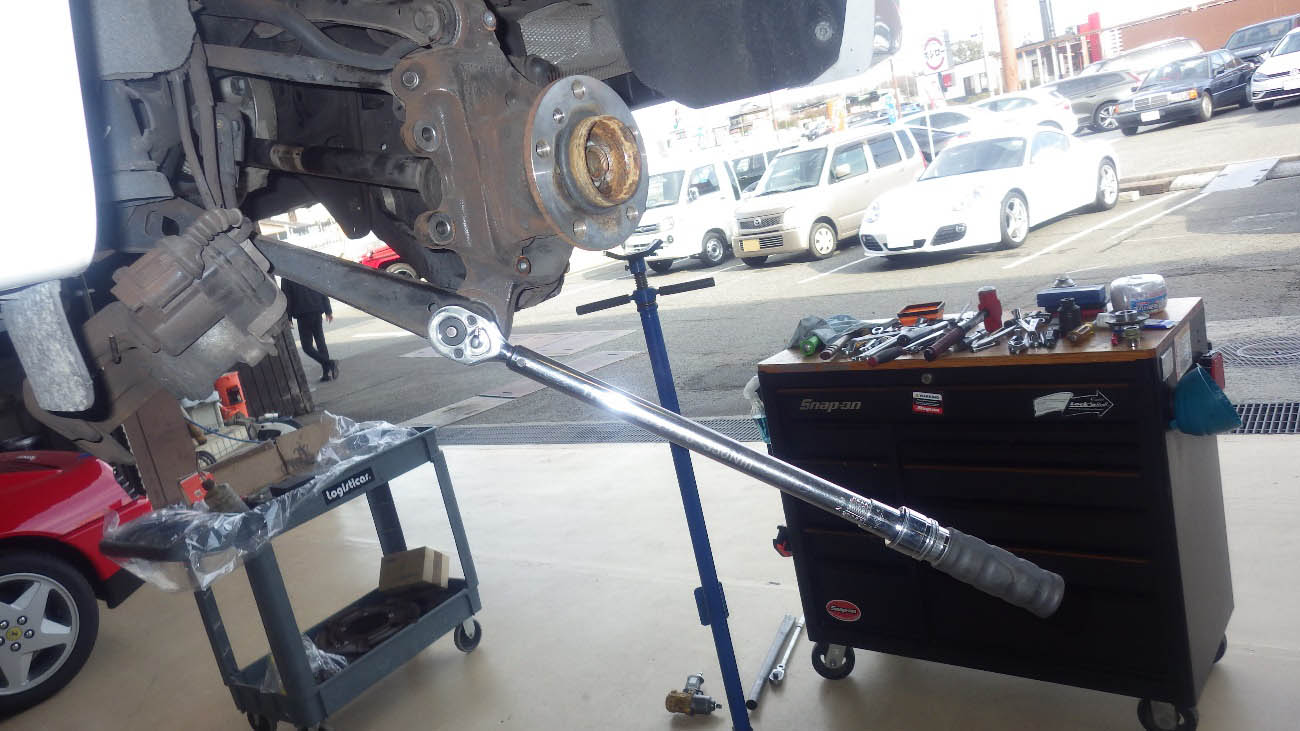

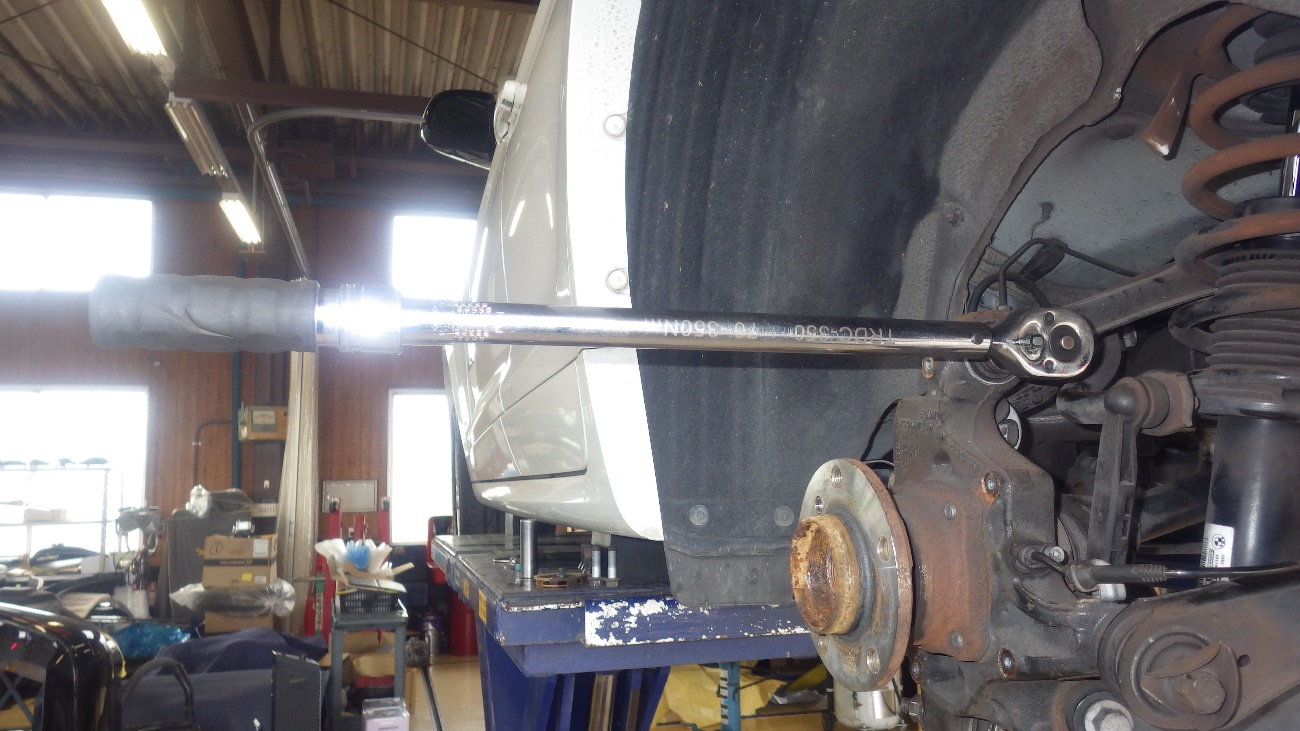

左リヤハブ付近を切り離しているので、こちらも規定トルクにて締め付けております。

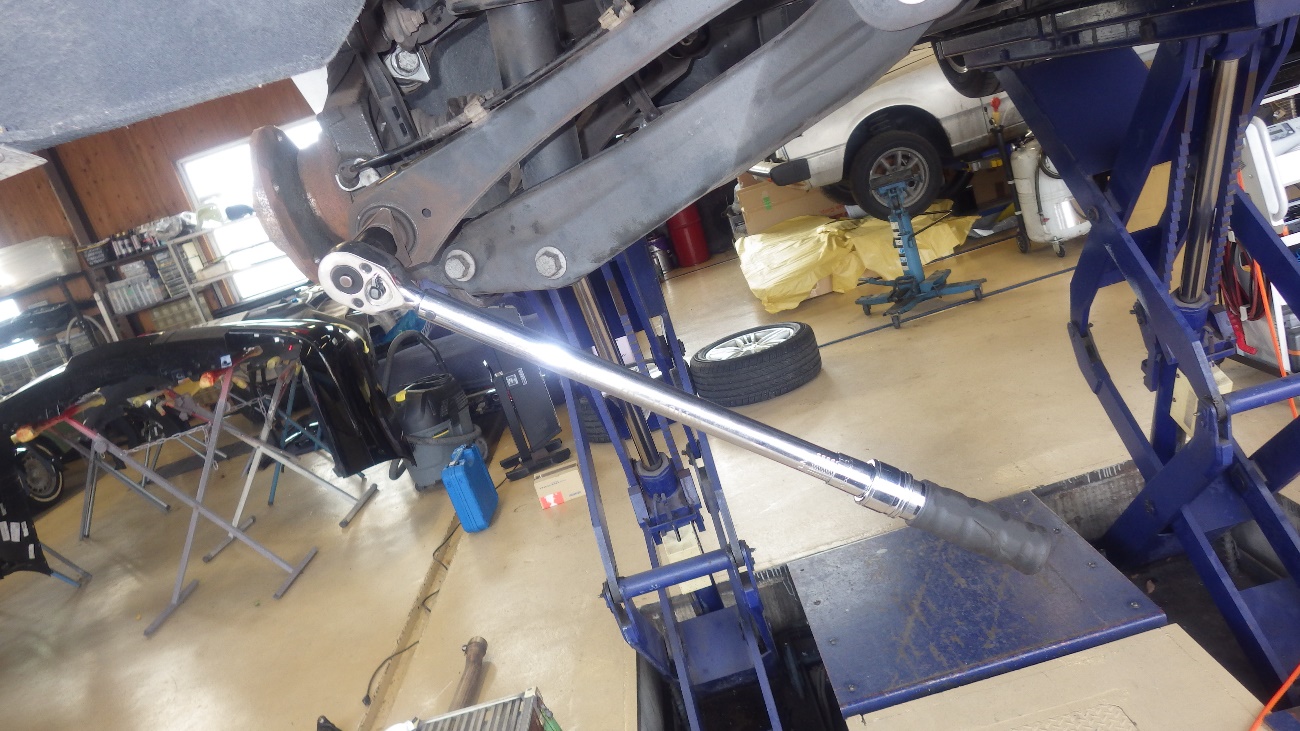

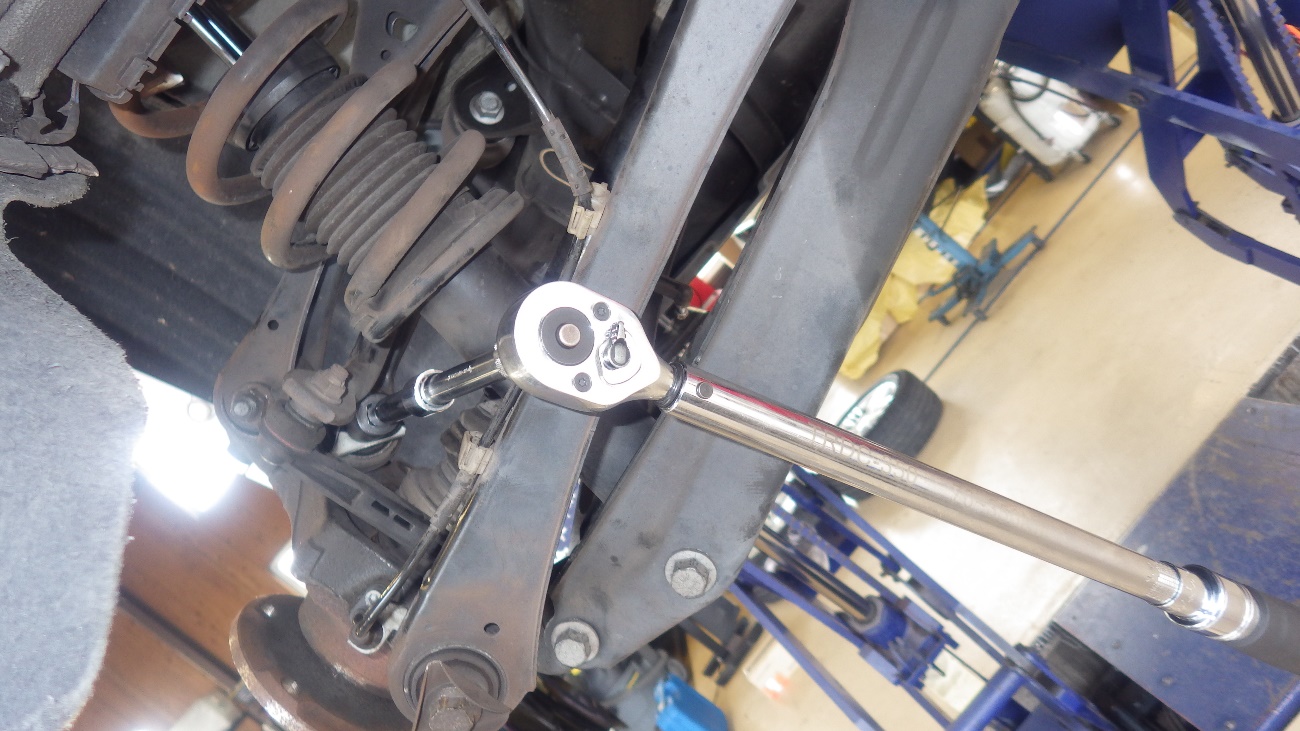

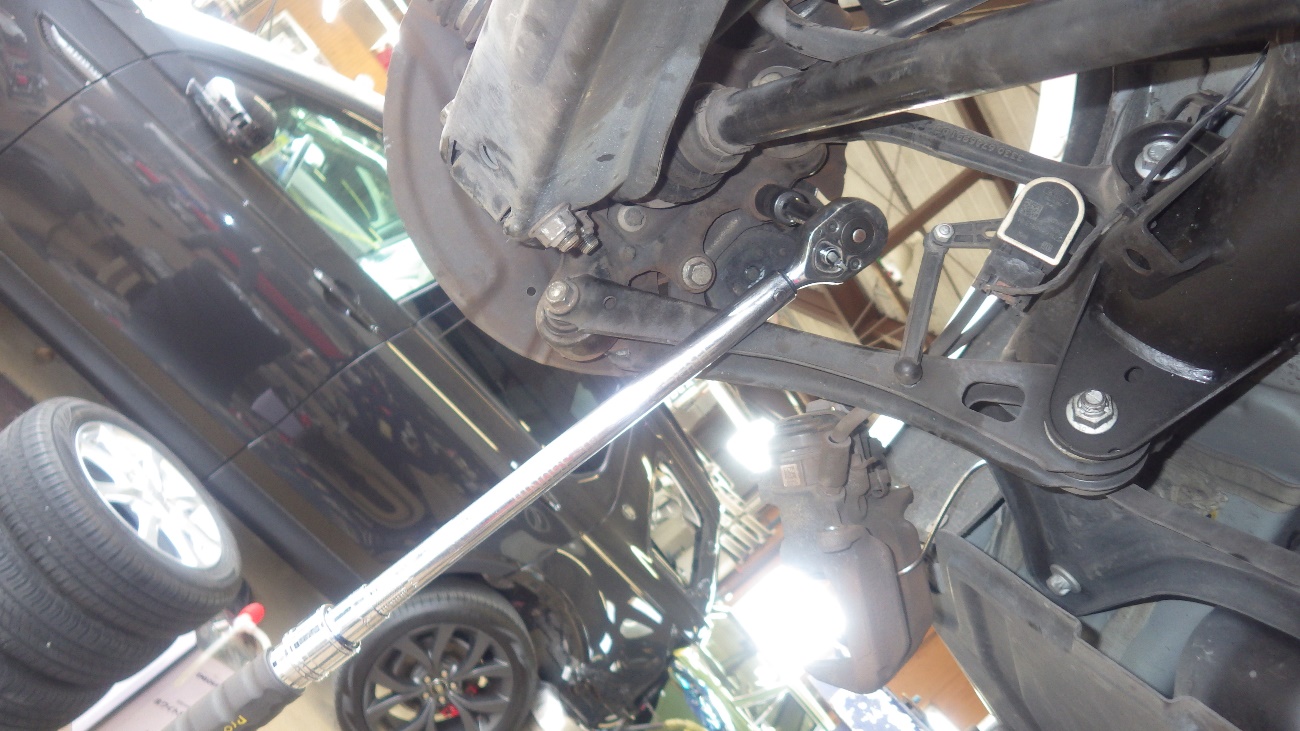

テンションロッドも規定トルクにて締め付けております。

調整側は今回緩めておりません。

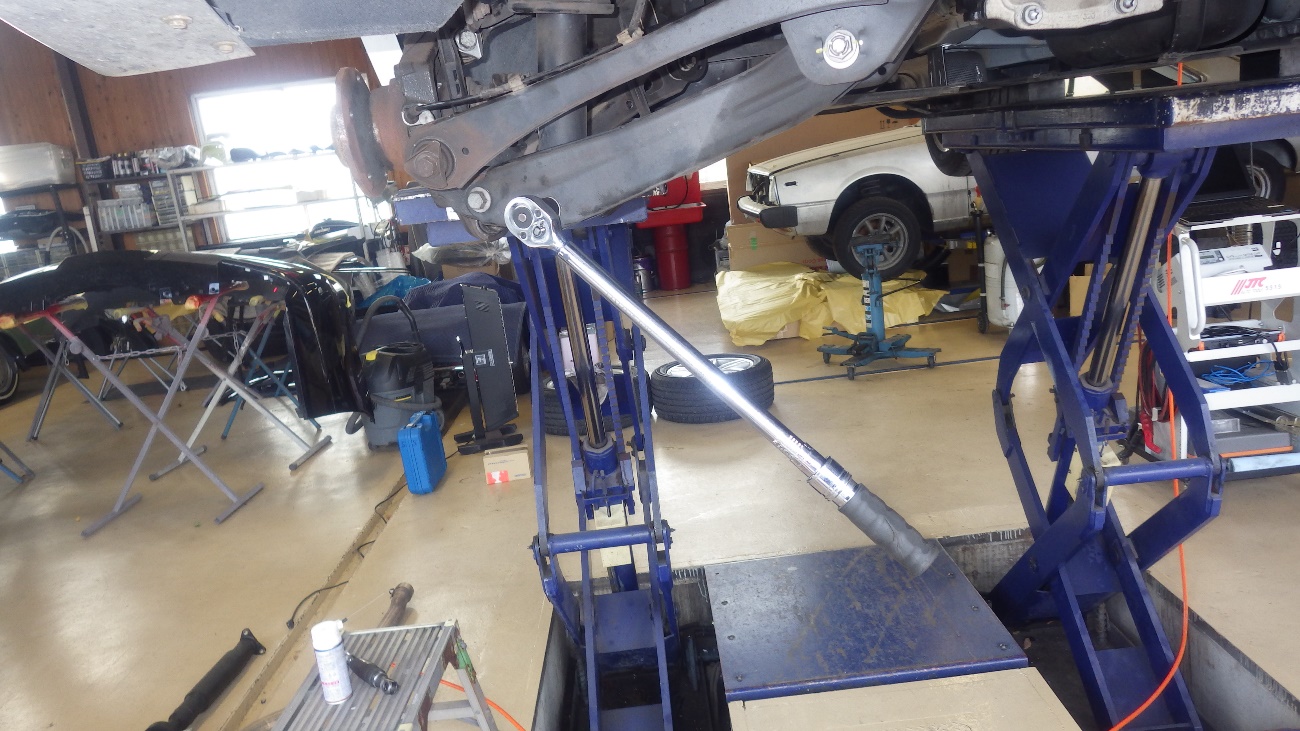

テンションアームも規定トルクにて締め付けております。

切り離した箇所は全て規定トルクにて締め付けております。

こちらも同様の作業となります。

ブレーキキャリパーホルダーも規定トルクにて締め付けております。

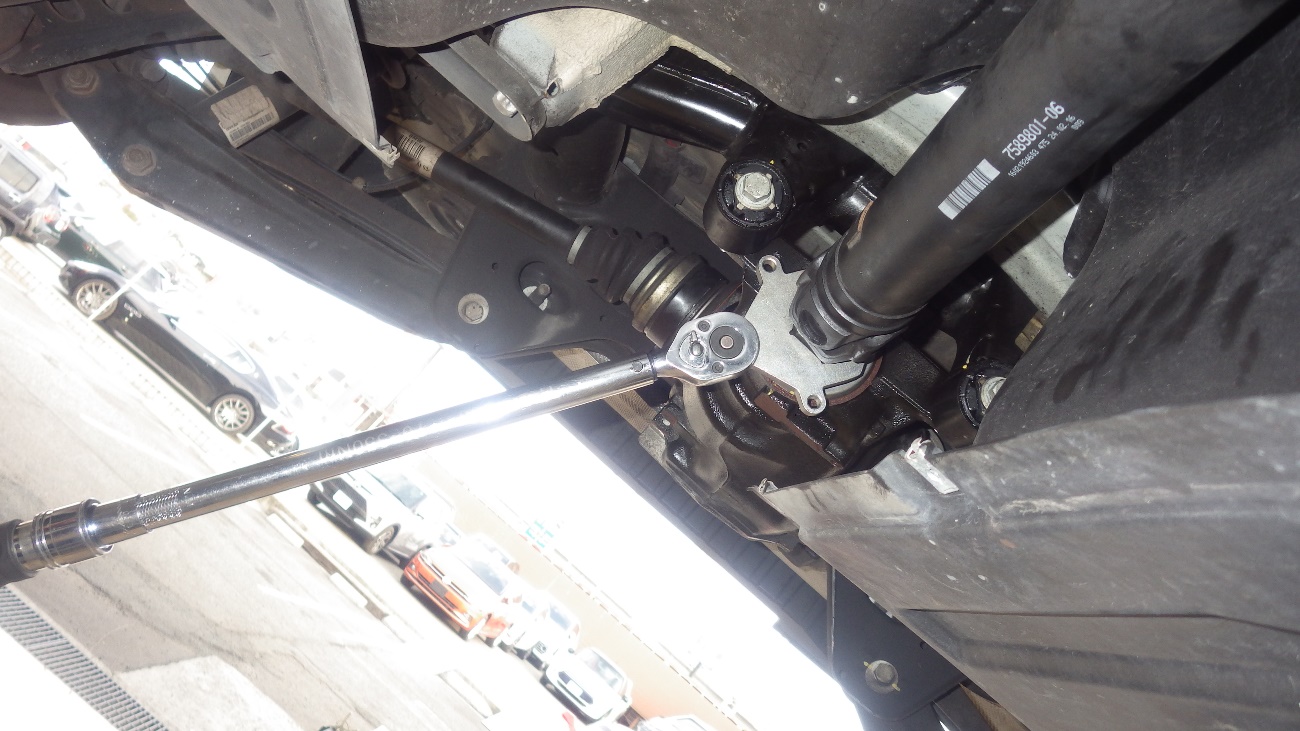

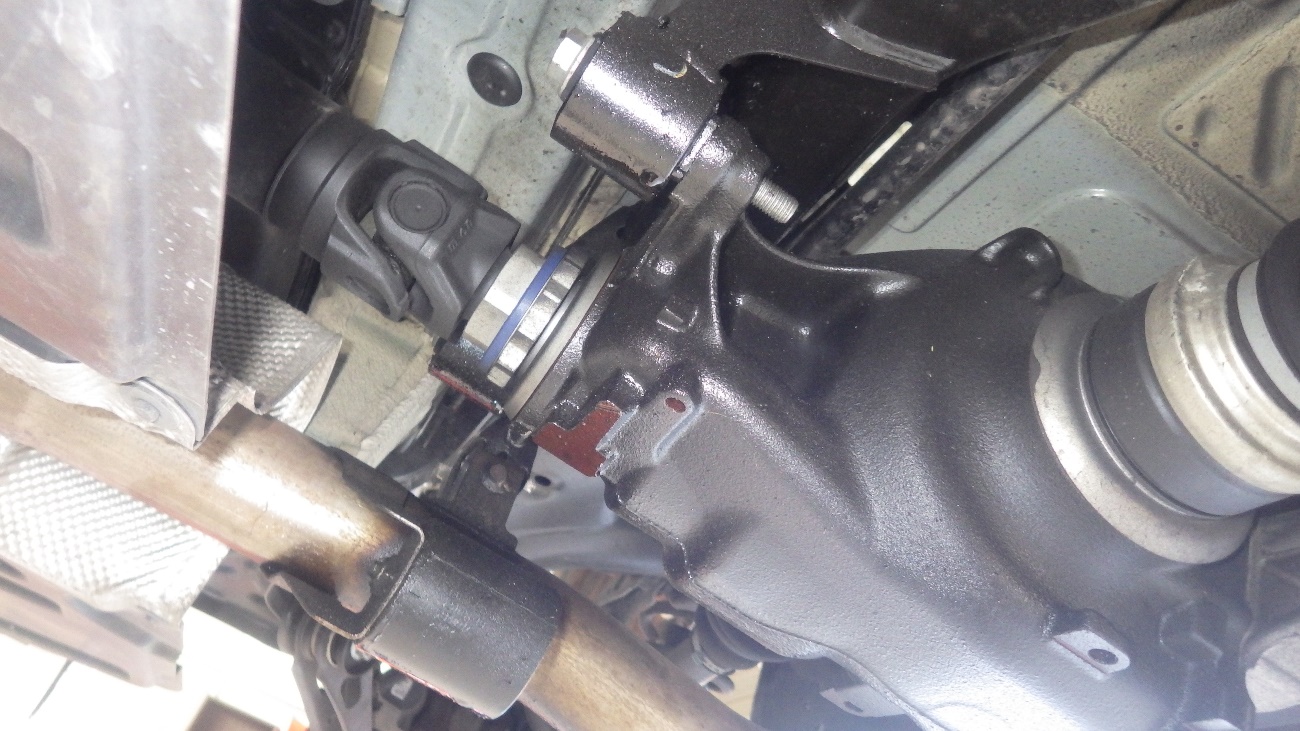

 プロペラシャフトの連結部も特殊工具を使用して締め付けております。

こちらは、元の位置以上に締め付けてはいけないので、

サービスマニュアル通り実施しております。

規定のネジロックを使用して規定トルクにて締め付けております。

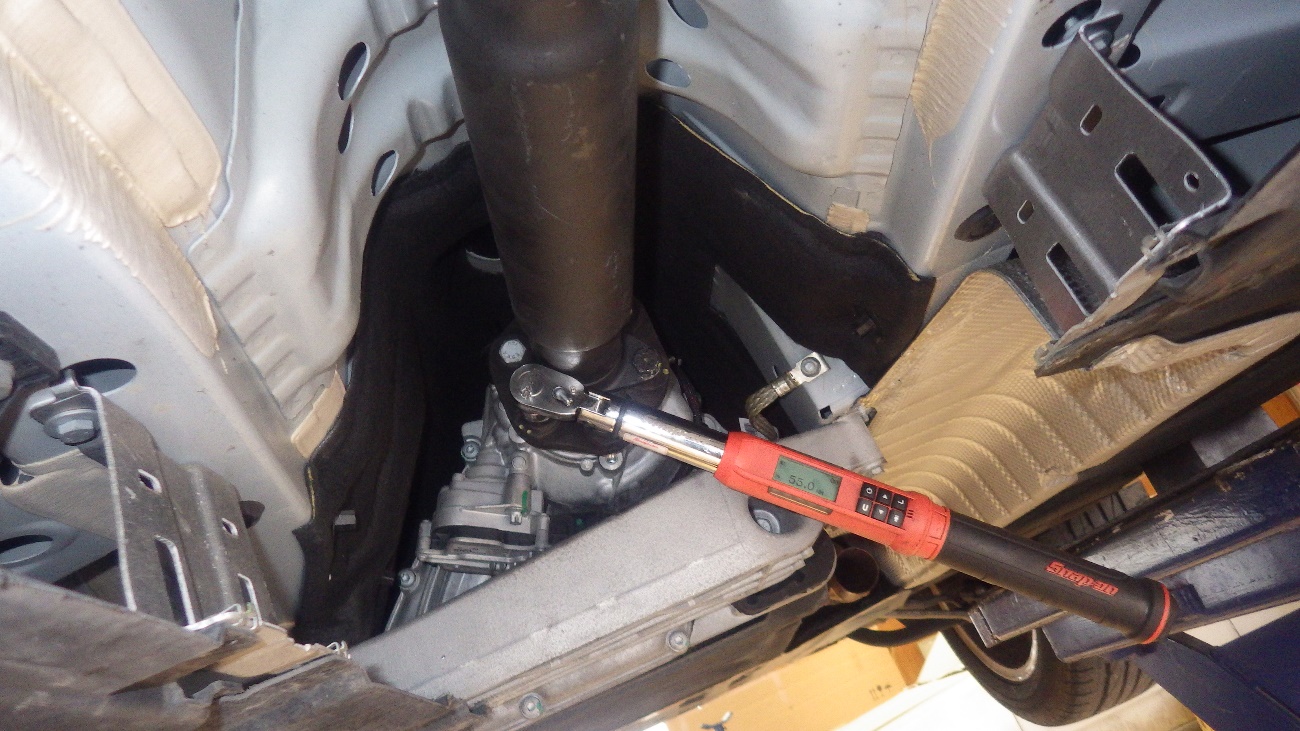

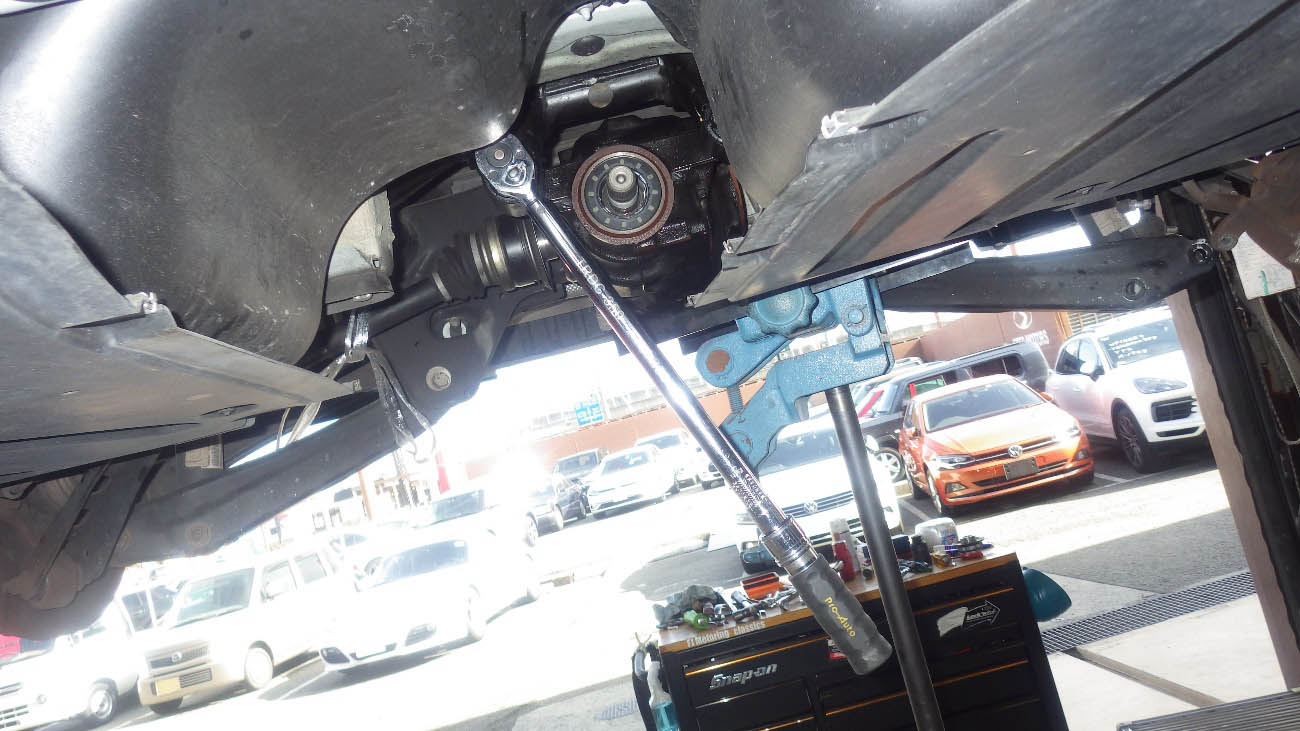

プロペラシャフト部も規定トルクにて締め付けております。

その後、角度締めも実施しております。

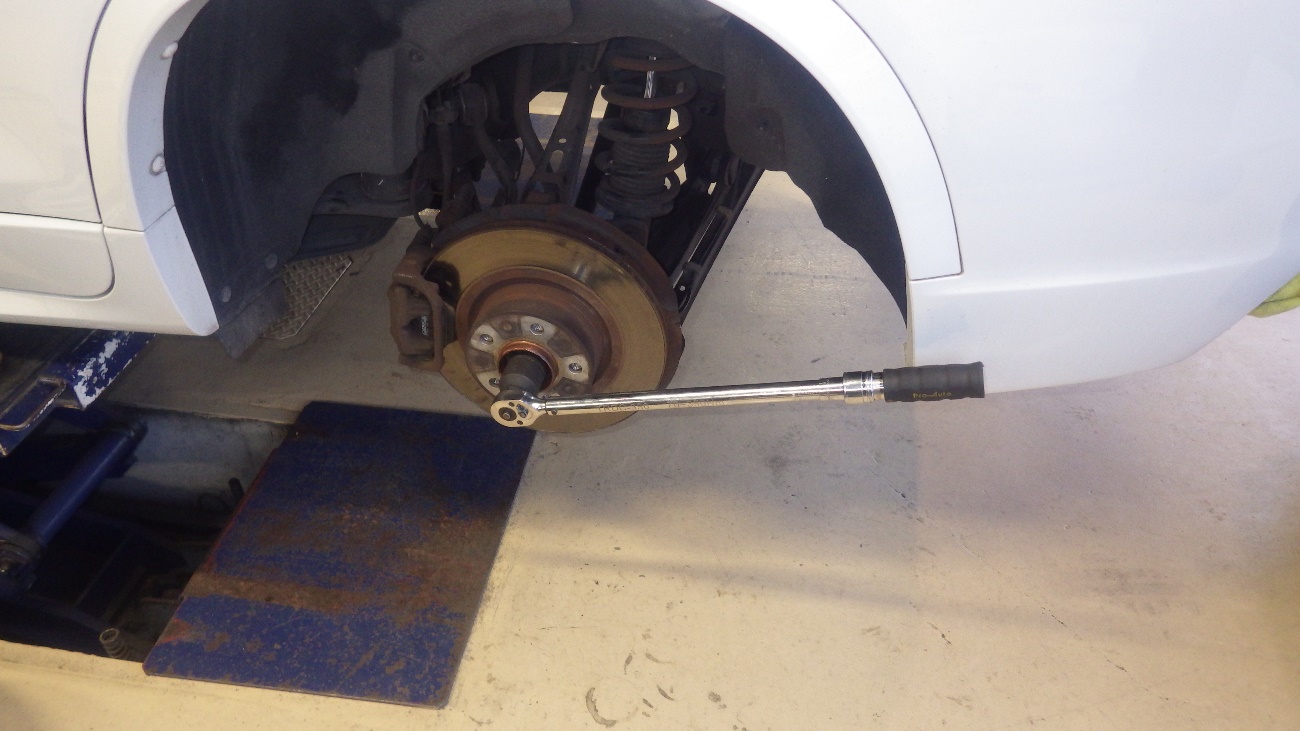

ﾄﾞﾗｲﾌﾞｼｬﾌﾄのセンターナットも規定トルクにて締め付けております。

デフ側の組付け完了後、デフオイルを補充しております。

規定量に調整しております。

新しいオイルが出なくなってから締め付けております。

作業完了後、現在の走行距離からロードテストを実施しております。

1時間以上、20キロ以上走行テストを実施しております。

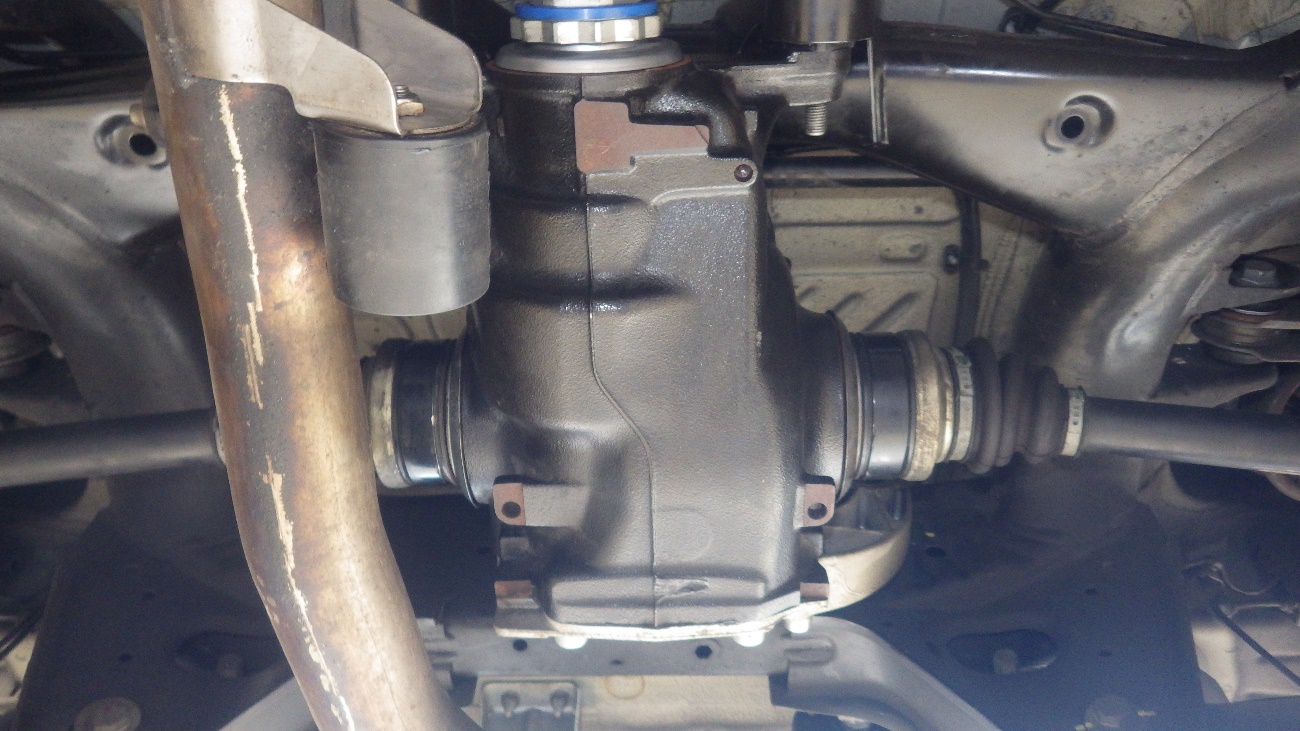

ロードテスト後、リフトアップを行いデフのチェックを実施しております。

現状オイル漏れはございません。

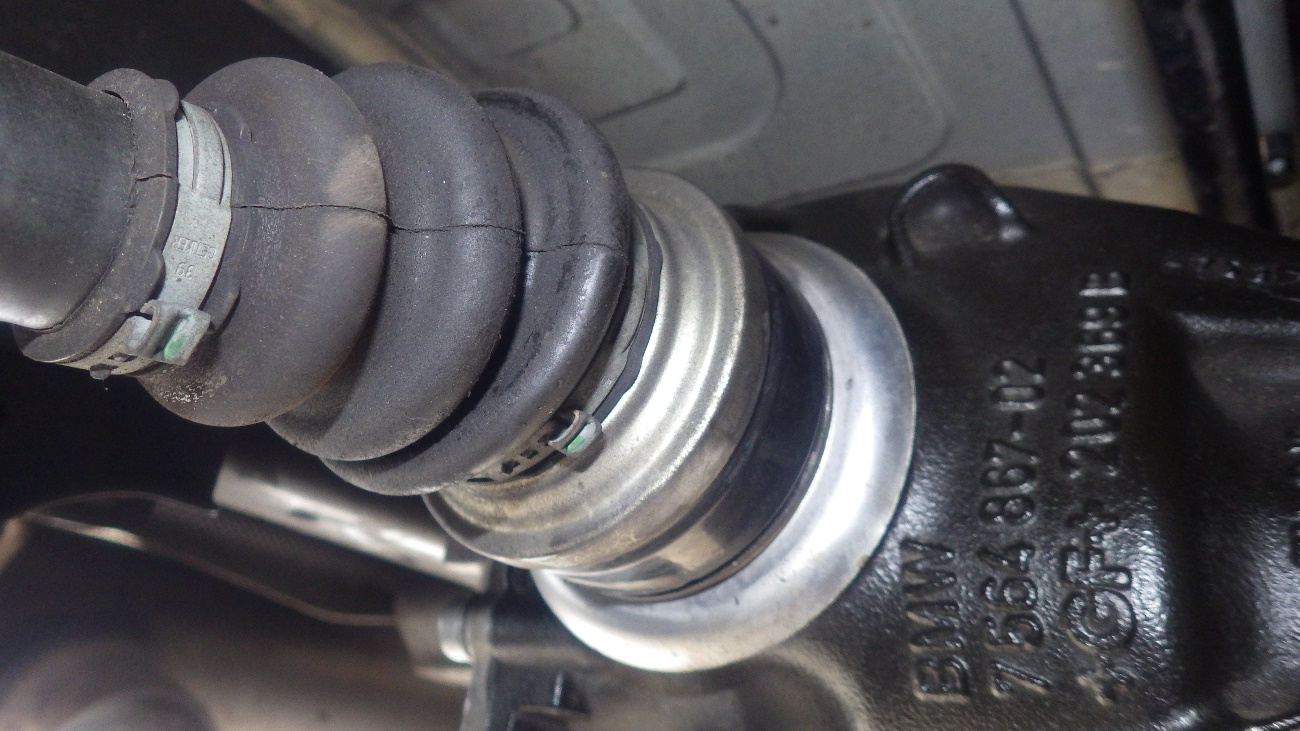

デフサイドシール側も正常です。

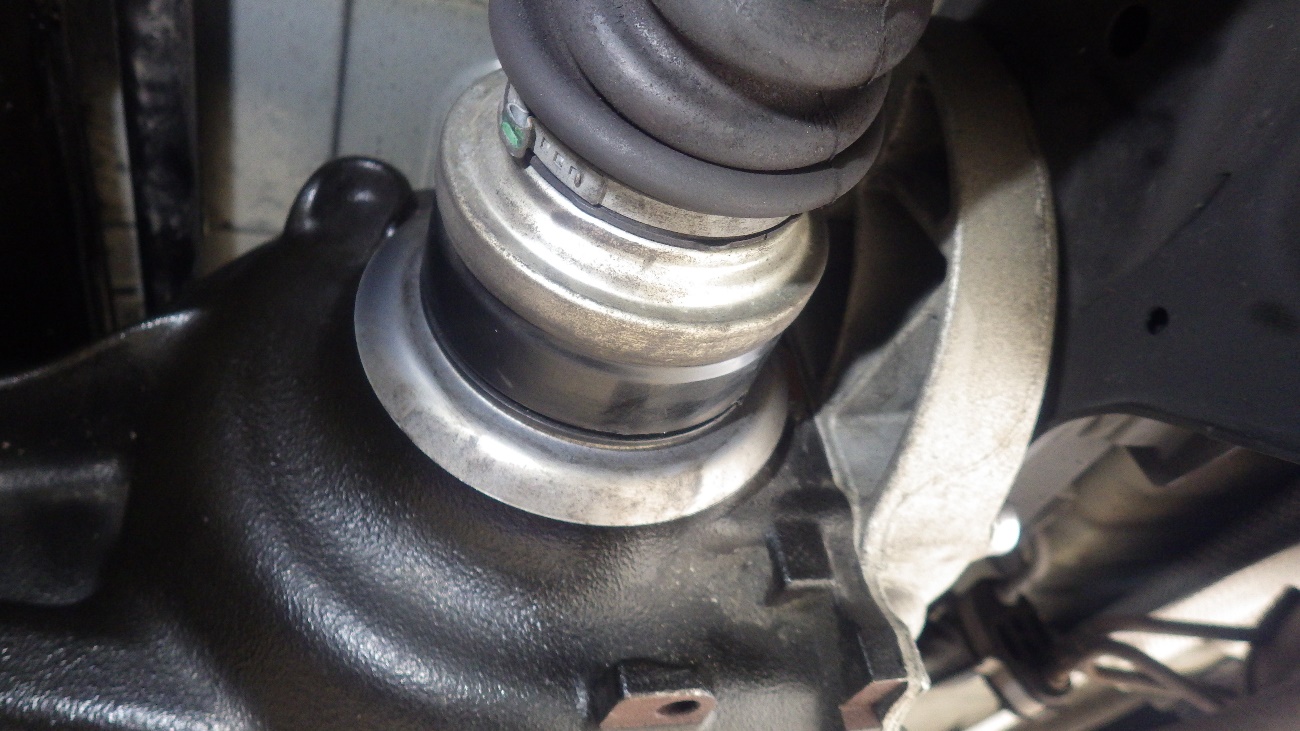

反対側も正常です。

最終オイル漏れは改善致しました。走行中異音や気になる不具合もございません。

作業は以上になります。この度はご入庫ありがとうございました。
