S様　F56　エンジン不動診断レポート

81763　km

この度はご入庫ありがとうございました。

エンジン不動診断に取り掛かって参ります。

エンジン始動してもすぐにストールしてしまうので、

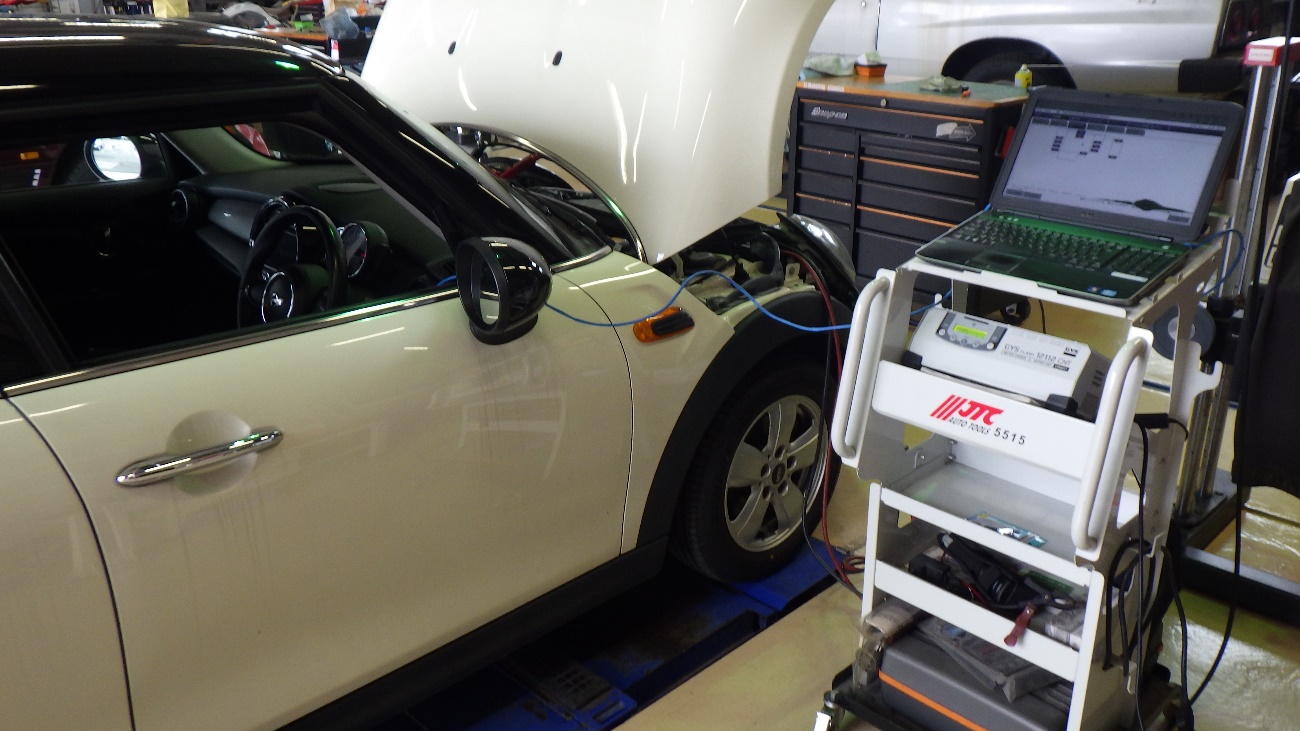

早速診断機で故障の内容を確認して参ります。

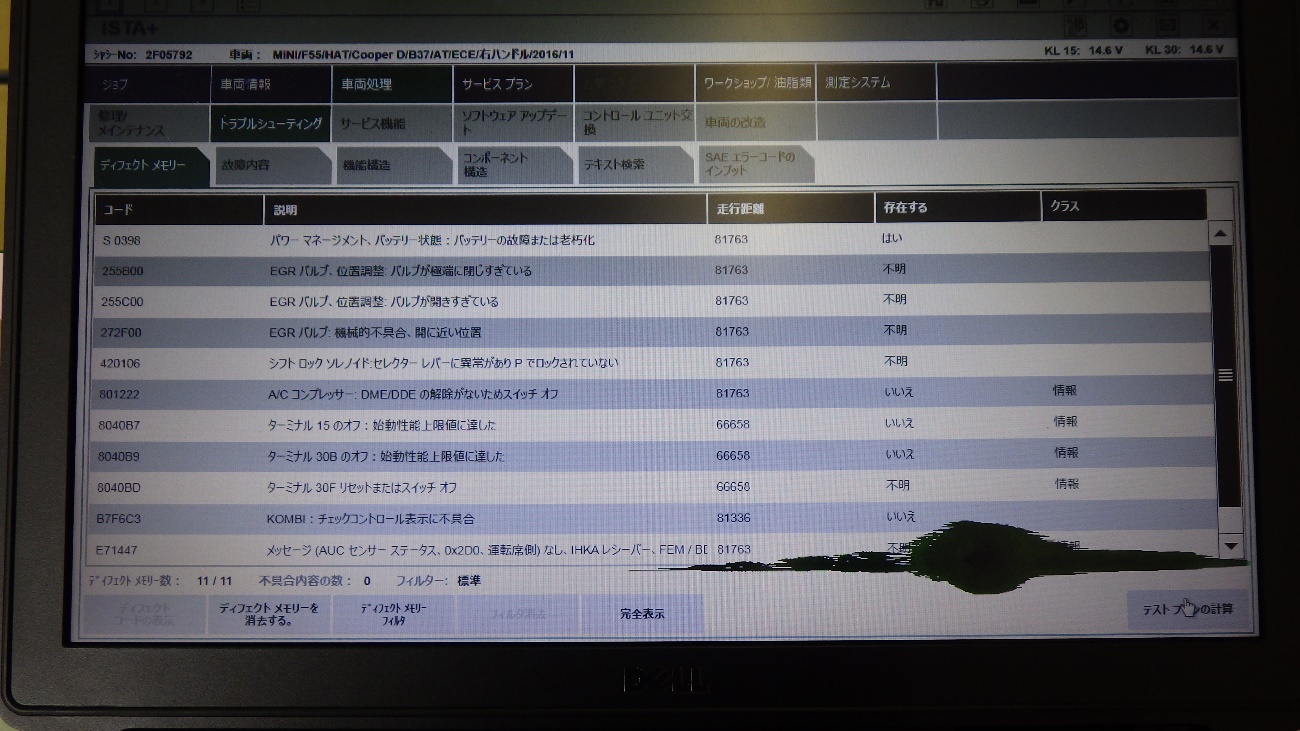

故障コードは複数ございましたが、今回排気のEGRバルブに不具合がありそうなので

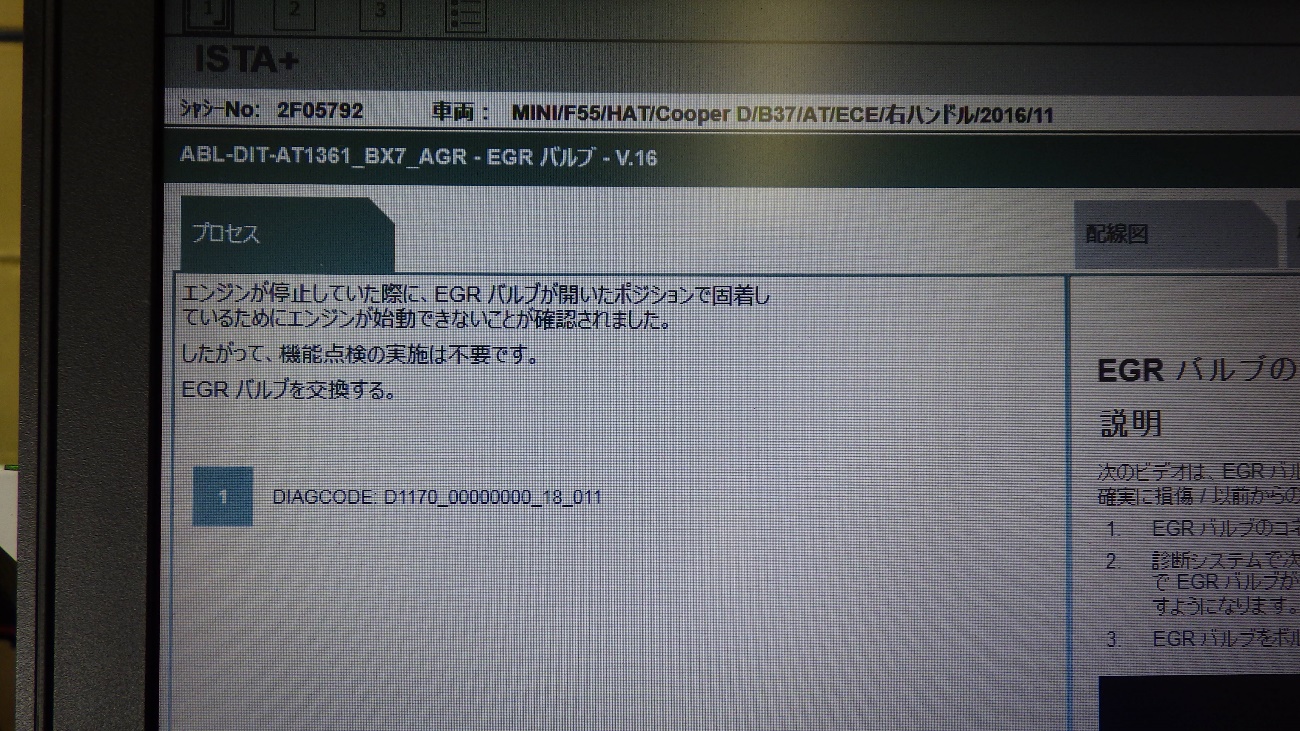

テストプランで診断して参ります。

テスター上で強制作動を行いましたが、全く動かない状態でした。内部の固着が原因と思われるので、EGRバルブの交換作業に取り掛かって参ります。

これよりEGRバルブを取り外して参ります。

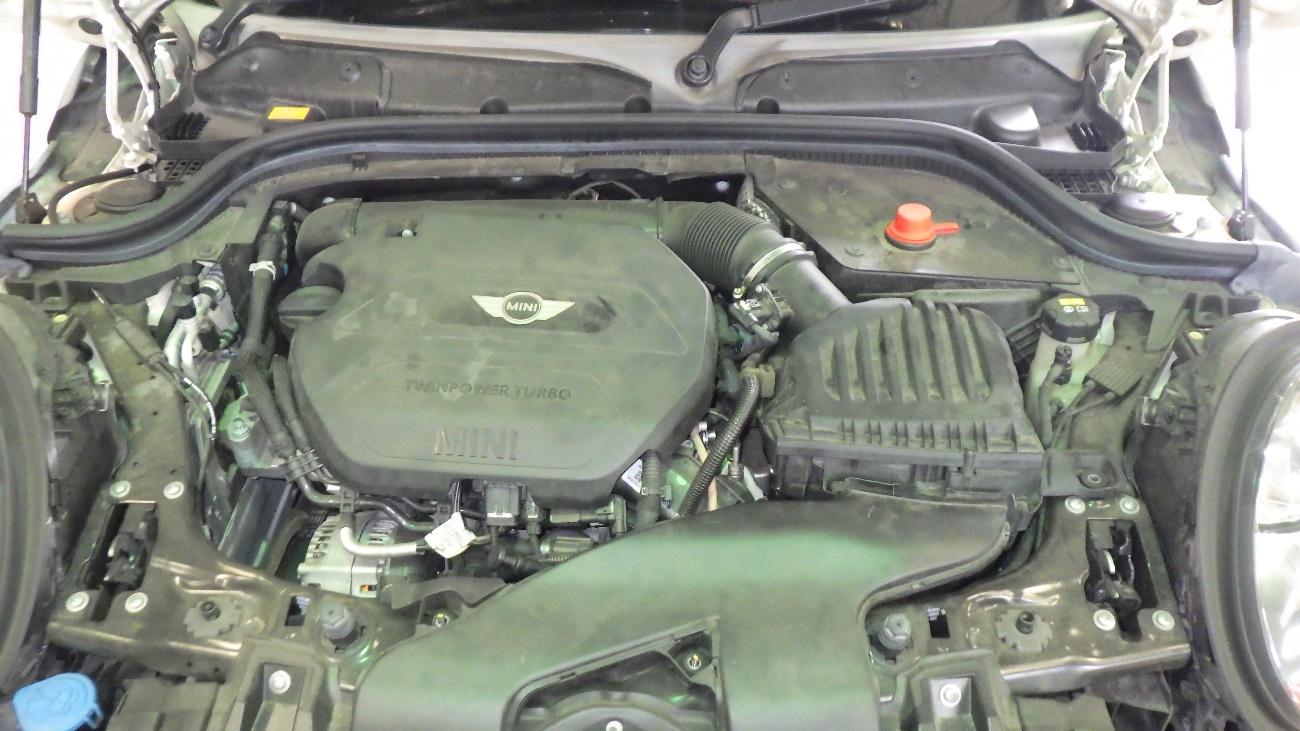

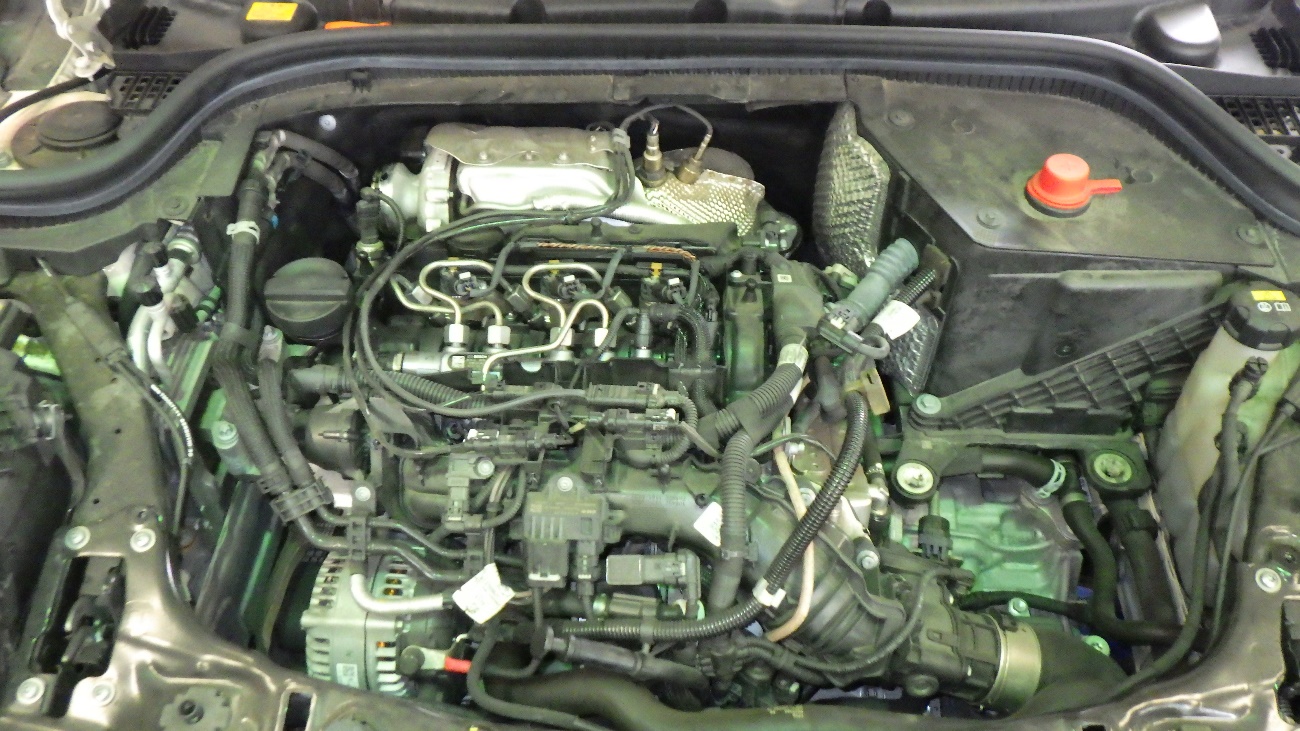

エアクリーナケース及び各ダクト類を取り外している様子になります。

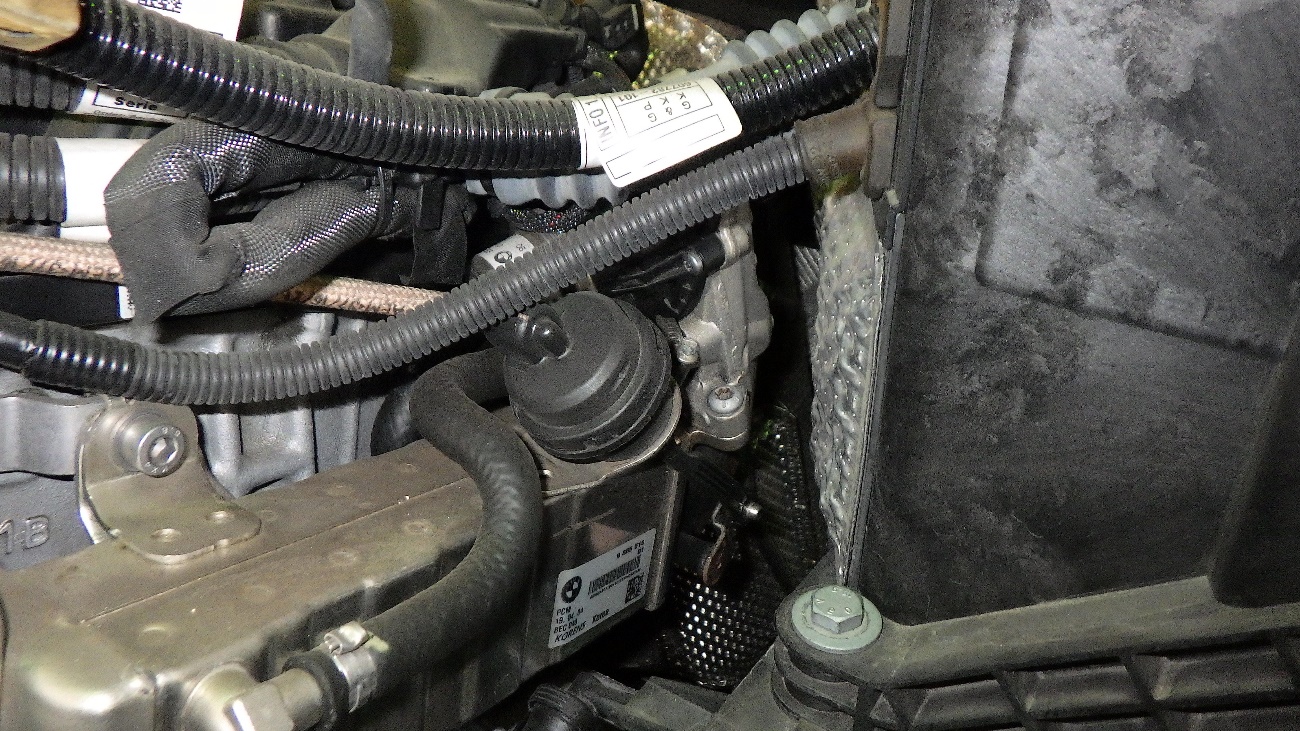

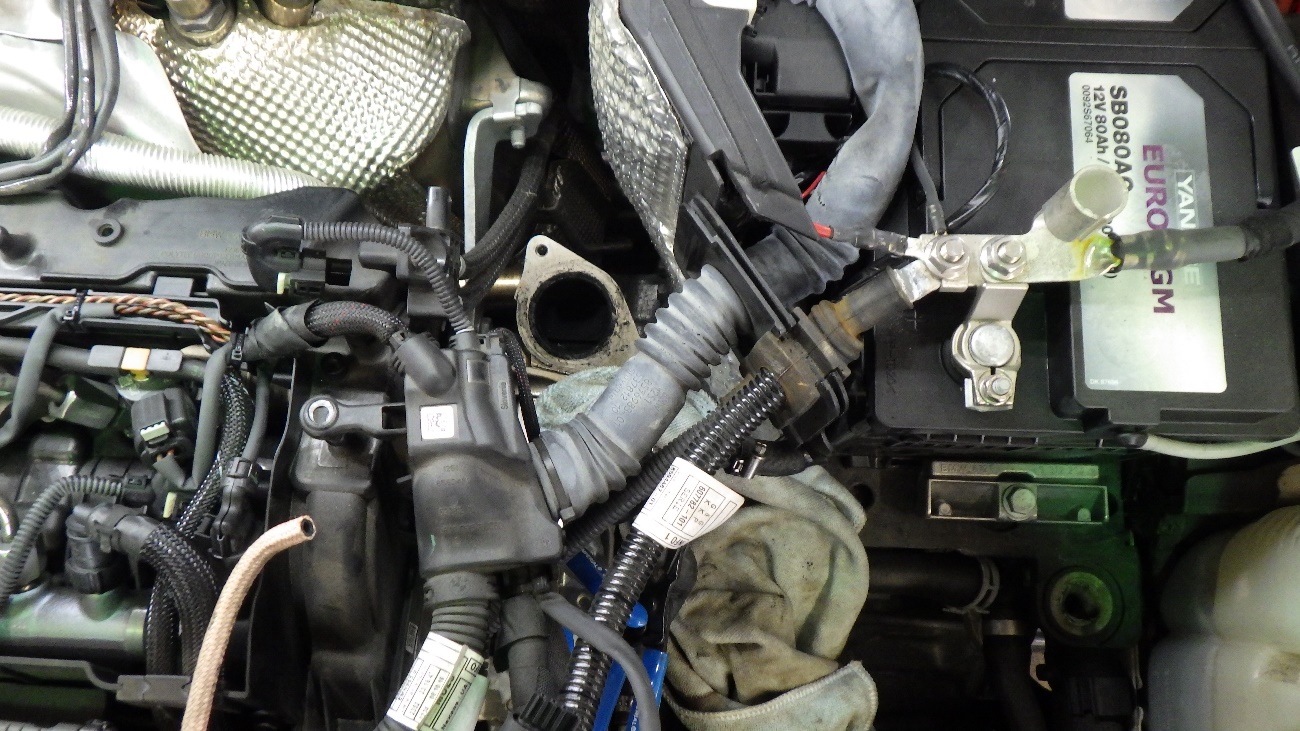

EGRバルブが見えてきました。

これより取り外して参ります。

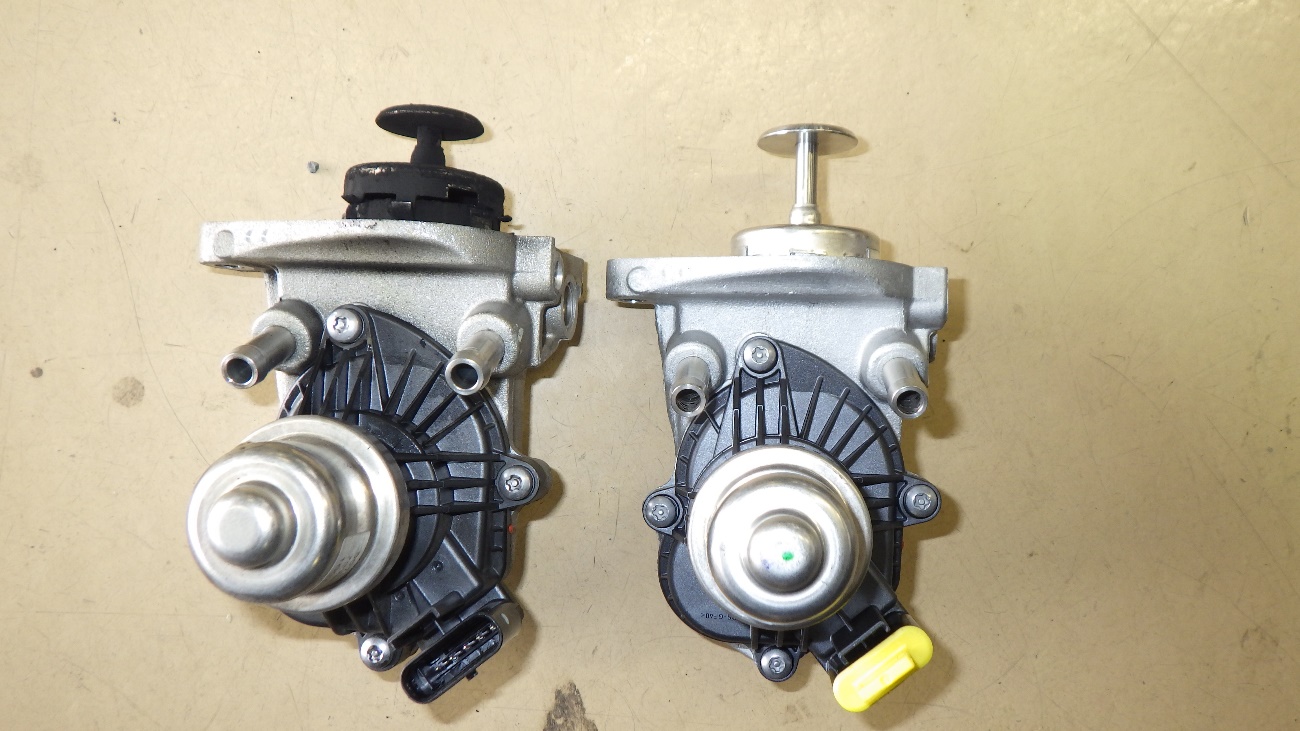

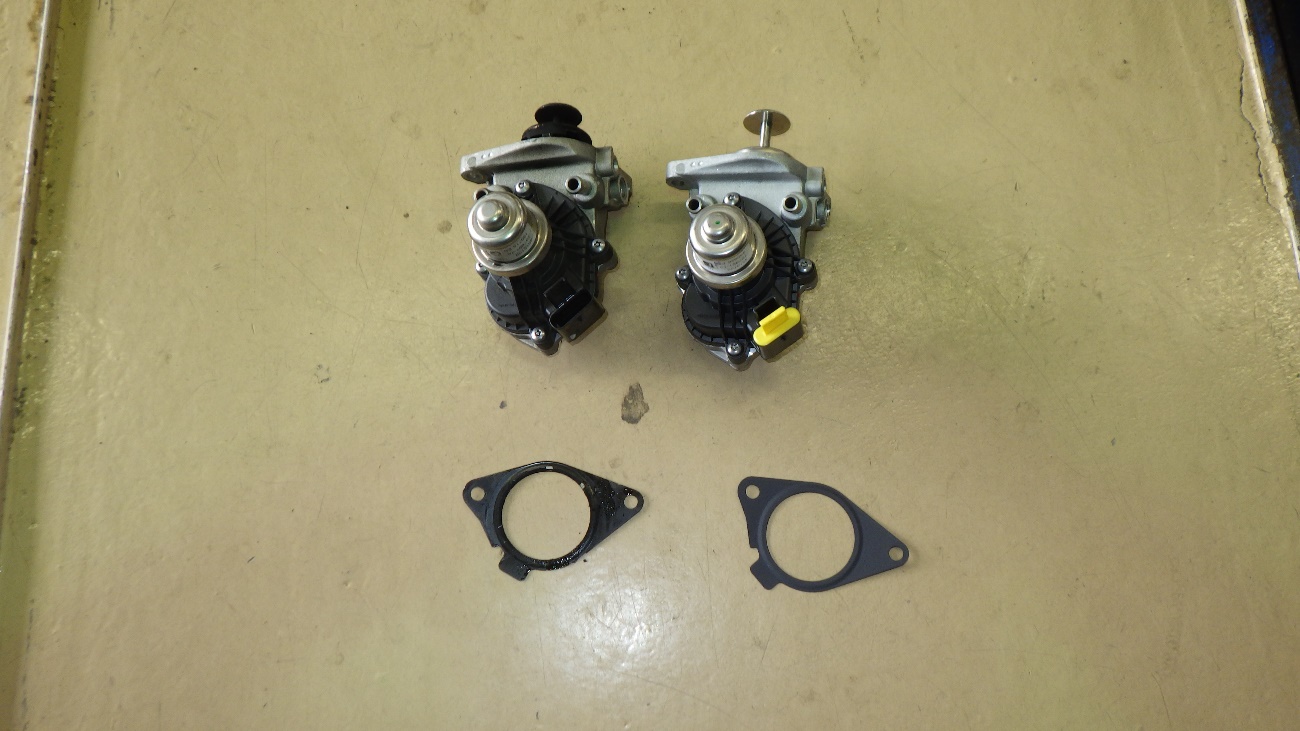

新旧比較したEGRバルブになります。

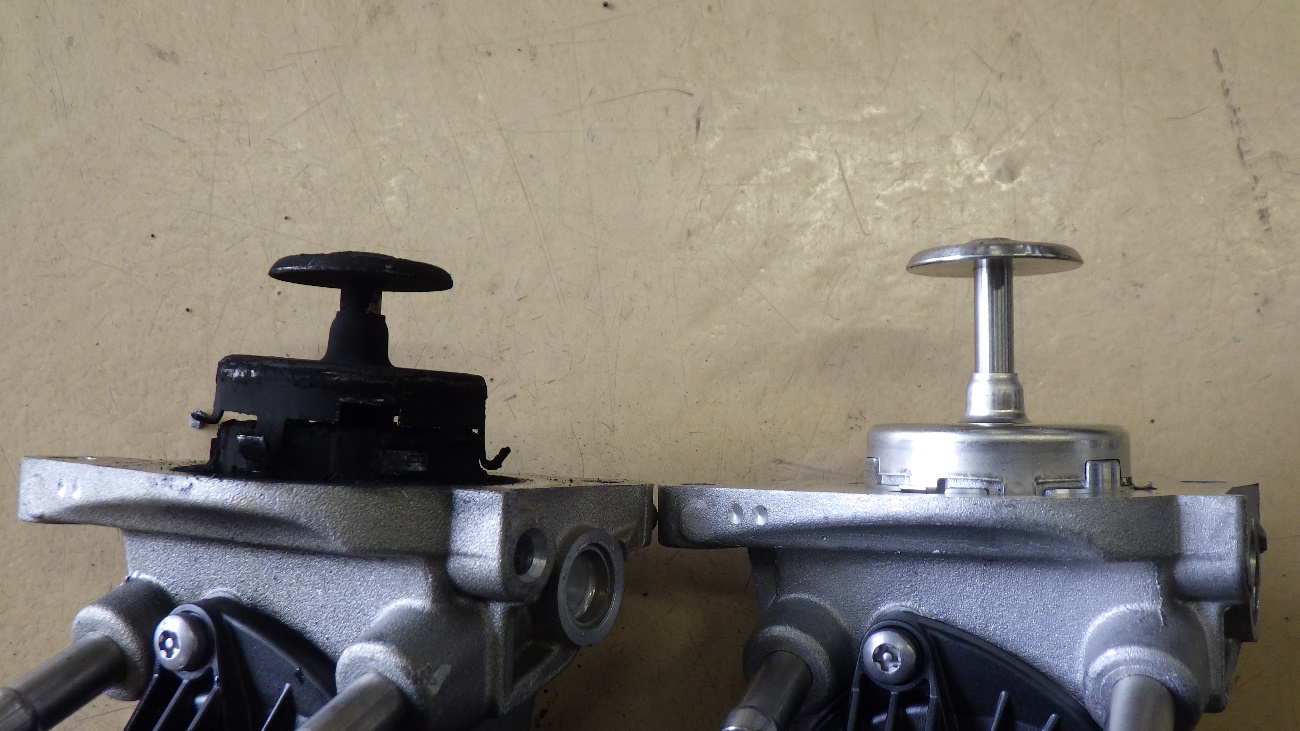

開いている状態で完全に固着しておりました。

取り外して作動チェックを行いましたが、やはり動かない状態で止まっております。

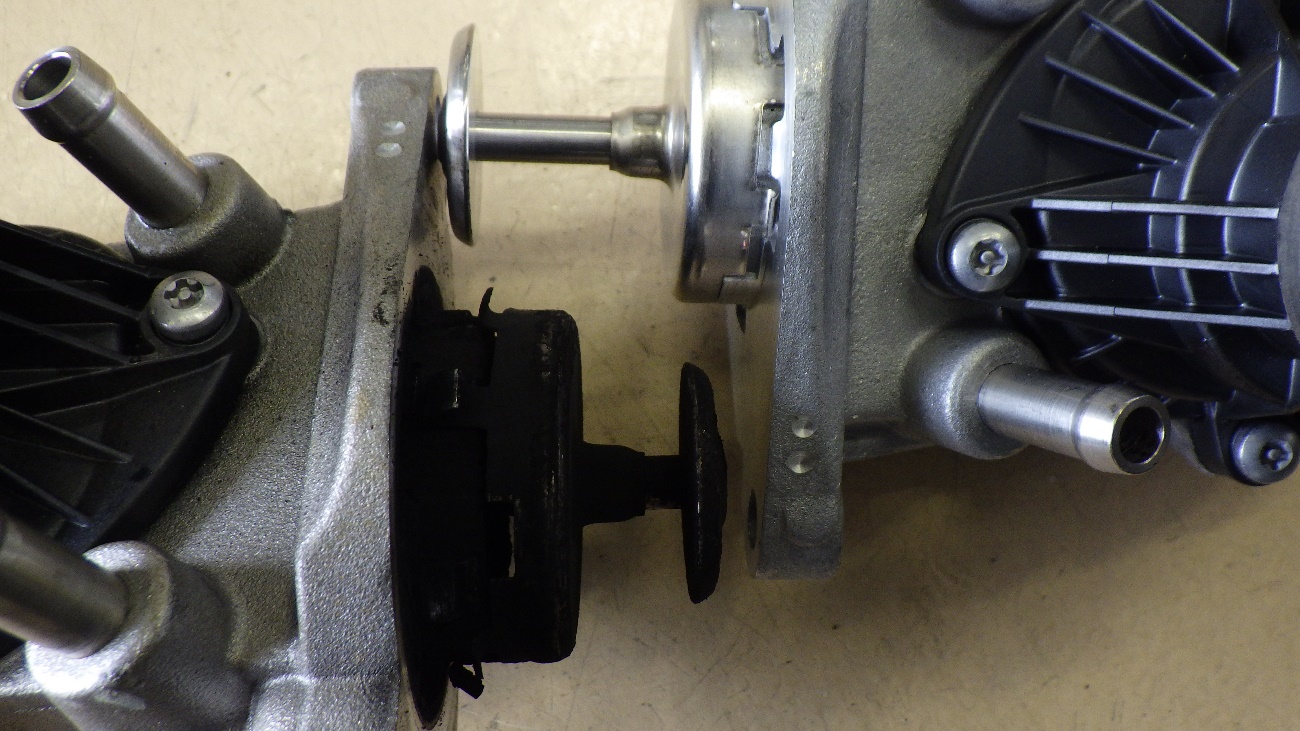

新品と比較したリフト量になります。

完全に固着しているので交換させて頂きます。

交換後、逆の手順で復元して参ります。

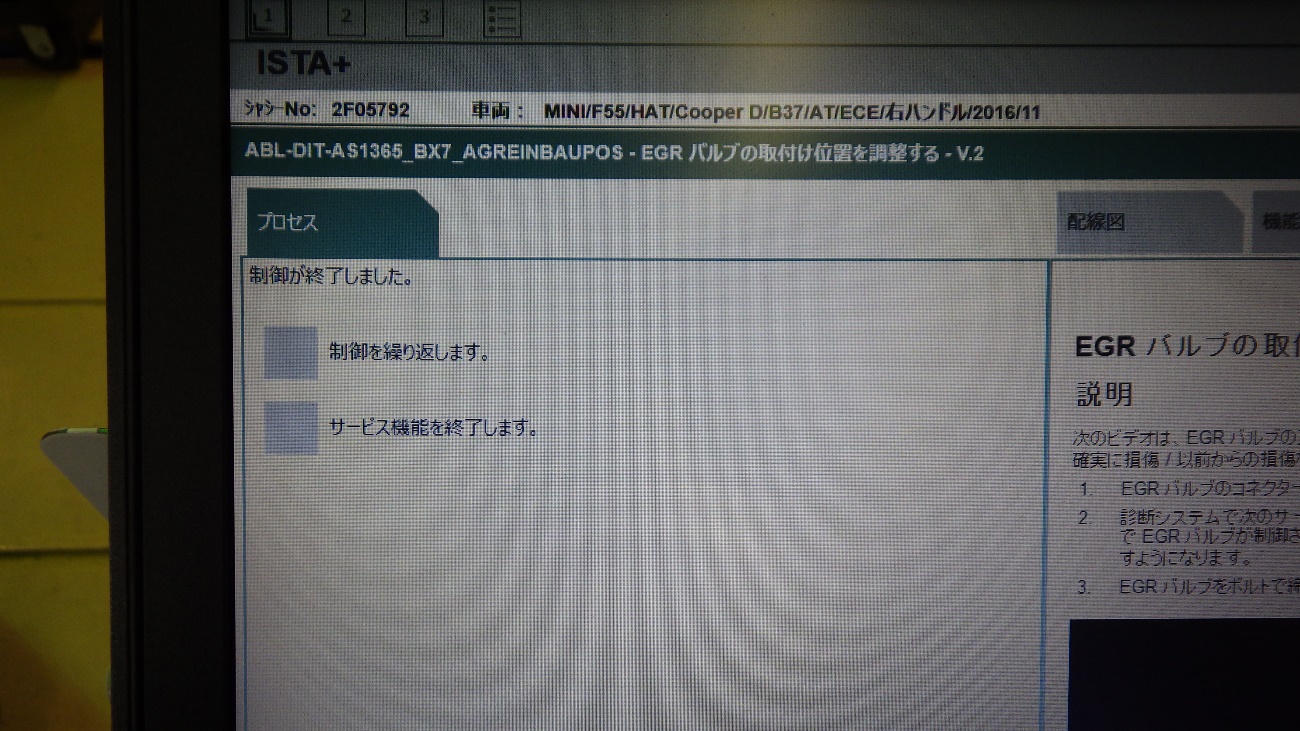

組み付け前にEGRバルブの組付け位置をテスターでフリーの状態にしてから組み付けないと、

EGRバルブが損傷してしまうので、テスターで所定位置にして参ります。

取り付け位置の調整後、EGRバルブを規定トルクにて締め付けております。

作業完了後、ロードテストを実施しております。ロードテストを実施後、再度テスターを使用してエラーの再点灯がないか確認も行っております。作業は以上になります。
